يعتبر الملتيمترات الرقمية " ساعة القياس " من أكثر أجهزة القياس استخداما في مجال الاليكترونيات وذلك لما توفره من سهولة الاستخدام بالإضافة إلى الدقة في القراءة

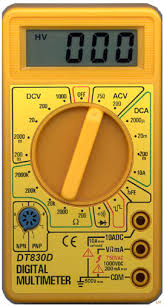

مكونات الملتيميتر الرقمي
قد تختلف الأشكال من جهاز إلى آخر ولكنها جميعاً تحتوي على أجزاء متشابهة

https://encrypted-tbn0.gstatic.com/i...rHsnmlUEnDjzrg

مداخل المجسات

هنا تدخل المجسات المستخدمة للقياس وهي

مدخل موجب وهو مؤشر بالرموز (VWmA ) ويستخدم عند قياس المقاومة و الجهد و التيار بالميللي أمبير

مدخل سالب وهو مؤشر بالرموز (COM)

مدخل التيار الثابت بالأمبير وهو مؤشر بالرموز (10ADC) وقد يكون مؤشرا بإشارة أخرى حسب قدرة قياس الملتيمتر الذي لديك.

لاحظ أننا إذا عكسنا المجسات أثناء القياس فإن إشارة السالب – ستظهر في الشاشة بجانب الأرقام.

مداخل قياسات الترانزستور

ويستخدم لقياس الكسب (hfe)

وهنا تدخل أطراف الترانزستور في الجزء المؤشر PNP أو NPN بحسب نوعه

مفتاح اختيار عملية القياس

نلاحظ أن هذا المفتاح مقسم إلى عدة أقسام هي

OFF ويستخدم لإطفاء الملتيمتر حيث أنه يعمل بالبطارية فلا تنس إطفاء الجهاز عند عدم استخدامه.

DCV ونحرك المفتاح إلى هذا الوضع عند رغبتنا بقياس الجهد الثابت وهو مقسم إلى عدة أقسام بحسب قيمة الجهد المراد قياسه.

ACV ونحرك المفتاح إلى هذا الوضع عند رغبتنا بقياس الجهد المتردد

DCA و نحرك المفتاح إلى هذا الوضع عند رغبتنا بقياس التيار الثابت الصغير أي ميللي أمبير أو مايكرو أمبير. وهو مقسم إلى عدة أقسام بحسب شدة التيار المراد قياسه.

10A ونحرك المفتاح إلى هذا الوضع عند رغبتنا بقياس التيار الثابت بالأمبير

W ونحرك المفتاح إلى هذا الوضع عند رغبتنا بقياس المقاومة وهو مقسم إلى عدة أقسام بحسب قيمة المقاومة..

ويستخدم لاختبار الصمامات الثنائية (الدايود)

كيفية قراءة القياسات في ملتيمتر رقمي

قياس المقاومة

لقياس المقاومة يجب أن نحرك مفتاح اختيار القياس إلى أحد الأماكن التي أمامها رمز W

أما المجسات فالمجس الأحمر يدخل في الفتحة المؤشرة بالرموز VWmA و المجس الأسود يدخل في الفتحة المؤشرة بالرمز

طريقة استخدام ملتي ميتر
جهاز الملتي ميتر هو جهاز متعدد القياس والاستخدام ، حيث يمكن استخدامه كمقياس التوترةويسمى في هذه الحالة فولتميتر ويمكن استخدامه كمقياس للتيار ويسمى في هذه الحالة أميتر كما يمكن استخدامه لقياس المقاومات ويسمى أوميتر.
فولتيميتر Volt meter
هو جهاز قياس الجهد ووحدة القياس الفولت (V) إعدادات الجهاز: نضع سلك في المنفذ COM والسلك الآخر في المنفذ V . ثم تضبط الجهاز على وضعية قياس التوتر ( النوع مستمر) على أعلى قيمة .لقياس التوتر على مقاومة معينة ولتكن R2 تضع طرفي الفولتميتر voltmeter على طرفي المقاومة المراد قياس التوتر عليها
http://www.qariya.com/electronics/im...meter/pic4.JPG

اميتر

قياس التيار ووحدة القياس الأمبير (A)
إعدادات الجهاز: نضع سلك في المنفذ COM والسلك الآخر في المنفذ A او mA . ثم تضبط الجهاز على وضعية قياس التيار على أعلى قيمة.
لقياس التيار المار في دائرة كهربائية كل ما عليك هو أن تفتح مسارا في الدائرة الكهربائية لتضع فيه طرفي الاميتر

http://www.qariya.com/electronics/im...meter/pic5.JPG

قياس المقاومة ووحدة القياس الأوم

إعدادات الجهاز : نضع سلك في المنفذ COM والسلك الآخر في المنفذ الذي يحمل رمز المقاومة. ثم تضبط الجهاز على وضعية قياس المقاومة ( الأوم ) على أعلى قيمة

لقياس قيمة مقاومة كهربائية معينة .. لابد أولا من إزالة المقاومة المراد قياس قيمتها من الدائرة الكهربائية ، ثم نقوم بعملية القياس

http://www.qariya.com/electronics/im...resistance.png

ملحوظة :-
يتم استخدام البطارية الداخلية في الملتيميتر في حالة عمله كـ أوم ميتر .. لذا حين نترك المقاومة مرتبطة ببقية عناصر الدائرة الأخرى ومن ضمنها البطارية فسوف تؤثر على القراءة وللمزيد يمكنك مراجعة تركيبة الاوم ميتر وعمله
